Antenna utile per chi fa attivazioni ma non solo, di facile realizzazione e di facile trasporto dal costo irrisorio e con una resa direi ottima

Occorrente:

Una canna da pesca in fibra di vetro di circa 10 metri
Un connettore so 239 da pannello
Una scatola di derivazione per impianti esterni
2 supporti per tubi dell’acqua
Un Toroide Amidon rosso T200
Del filo bifilare possibilmente rosso e nero ma il colore non è necessario serve solo per non confondersi
Del filo monofilare da 1.5mm
2 connettori maschio e femmina per alimentazioni a 12V
Questa è una delle tante modalità per costruire questa antenna potete ovviamente modificare a seconda delle vostre esigenze e con quello che avete a disposizione tenendo sempre presente il dimensionamento fisico dell’antenna stessa.

Montaggio:

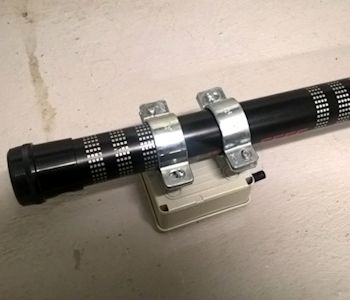

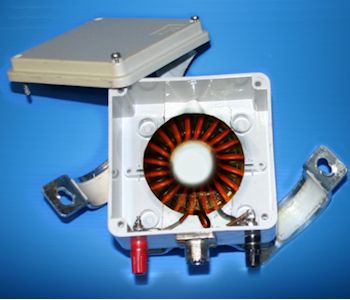

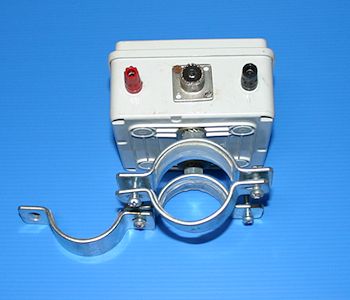

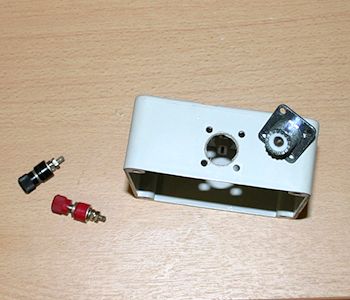

Bucare e fissare alla scatola di derivazione le femmine dei connettori, il connettore SO 239 e i supporti per i tubi dell’acqua questi ultimi serviranno per fissare la scatola alla vostra canna da pesca.

Avvolgere 18 spire circa di piattina bifilare, attorno al toroide, così facendo otteremo un balun 4:1 e ci ritroveremo con quattro capi all’ uscita 2 rossi e 2 neri.
Unire un capo rosso e uno nero del bifilare e saldarli al centrale del SO 239.
Saldare il filo rosso rimanente sul connettore rosso e saldare il filo nero rimanente sul connettore nero e tramite in cavallotto sulla massa del SO239.

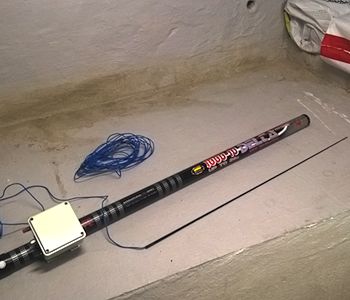

Tagliare 960 cm del vostro filo da 1.5 mm (sarebbe circa un ¼ d’onda in 40 m) attaccatelo al cimino e issate l’antenna in modo da estendere tutto il filo per la sua lunghezza a questo punto collegate l’altra estremità del filo al connettore rosso, collegate una linea RF a una radio e all’antenna tramite un accordatore e cominciate a trasmettere.

Radiali o piano di massa

Esistono diverse correnti di pensiero su ciò che va collegato per così dire sul connettore nero.
C’è chi dice che i radiali non ci vanno (effettivamente i radiali andrebbero su antenne risonanti alimentate a 50 ohm e non è il caso della canna da pesca che risulta in pratica una verticale a larga banda ad alta impedenza sul punto di alimentazione) e c’è chi dice che è meglio metterli.
Personalmente ho fatto alcune prove e ho visto come fa qualcuno che mettendo un solo filo collegato magari a una ringhiera riesco ad avere prestazioni migliori.
Voi provate in tutti i modi che volete intanto non si brucia niente, quando trovate il vostro setup con la resa più ottimale tenetevi quello che è poi la cosa più importante al di là di ogni considerazione fisico-tecnica.
